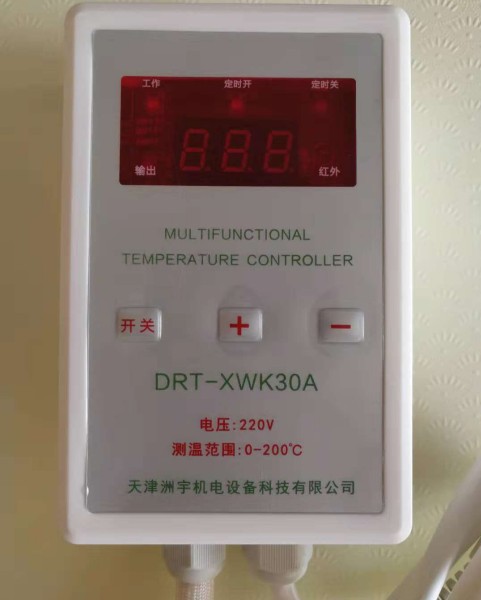

DRT-XWK30A溫控器說明書

一、技術參數及功能：

1. 電源接入220V，最大輸出功率5.5kw,本機功率：<1.5kW;

2. 溫控范圍：20℃~200℃；溫控回差：1~40℃；測溫范圍：20℃~199℃；測溫精度：±1℃；

3. 工作環境：溫度0~60℃、溫度<85%RH無腐蝕性無強電磁干擾的場合；

4. 升溫模式參數方式：溫控值是關閉值（上限值），溫控值減去回差值=開啟值（下限值）；

5. 溫控方式：檢測溫度≥控溫值關閉加熱，檢測溫度≤ 控溫值減去回差值開啟加熱；

6. 溫度探頭故障報警：遇溫度檢測電路短路、斷路，屏幕顯示E1閃爍并報警；

7. 高溫報警：假設報警值是7°，升溫模式運行時遇輸出關閉后溫度繼續升高7°，屏幕顯示H1閃爍并報警（報警值可調）；

8. 低溫報警：假設報警值是7°，降溫模式運行時遇輸出關閉后溫度繼續下降7°，屏幕顯示L0閃爍并報警（報警值可調）；

9. 防凍保護：某種模式待機時遇檢測溫度≤ 3°開啟輸出，≥5°關閉輸出，不升溫則長期輸出；

10. 永久記憶：最后設置過的參數、運行模式、運行狀態斷電后永久記憶。

二、指示燈狀態說明：

1. 待機/運行指示：顯示屏右側燈亮表示進入運行、顯示屏左下方燈滅表示待機。

2. 輸出/關閉指示：運行燈亮表示開啟輸出、運行燈滅表示輸出關閉。

三、開機/關機/控溫值調節操作：（常用操作）

1. 開關機：待機時按開關鍵開啟運行，運行時按開關鍵關閉運行，開機后運行燈點亮，關機后運行燈熄滅。

2. 溫控值調節：（出廠默認40°）某模式運行時，直接短按+鍵或-鍵調節，屏幕由檢測溫度顯示轉換成溫控值閃爍顯示，完后按鈕不動作5秒保存設置并返回檢測溫度顯示。

四、高級菜單設置（不可輕易操作）

1. 檢測溫度校準：待機時，按住+鍵5秒后檢測溫度值閃爍，按+鍵或-鍵調節，按開關鍵保存設置，調節范圍：下減10°~上加10。

2. 溫控回差設置：（出廠默認5°）待機時，按住-鍵5秒后屏幕顯示5，按+鍵或-鍵調節，按開關鍵保存設置，調節范圍1°~40°。

3. 報警值設置：（出廠默認0°不報警）溫控運行時，同時按住+鍵和-鍵5秒后屏幕閃爍顯示0，然后按+鍵或-鍵調節，完后按鈕不動作5秒保存設置并返回檢測溫度顯示，調節范圍1°~30°。

五、定時控溫操作，待機時設置定時開啟控溫，控溫時設置定時關閉控溫，用遙控器的設置進入設置及保存設置。

六、質保：本廠產品遇自然故障未經拆機配置完好，一年內免費保修。
